ГОСТ на входные металлические двери в квартиру и общественные здания

Производство входных металлических дверей для квартир, частных домовладений и общественных зданий регулируется государственным стандартом 31173-2016 (взамен 31173-2003), а также ГОСТами, на которые он ссылается. В этом документе подробно рассмотрено множество тонкостей – от конструкции изделия до его теплоизоляции.

Рисунок 1 – Определение дверного блока по направлению открывания полотен

Основные требования

Дверное полотно состоит из каркаса, ребер жесткости, одного или двух листов стали толщиной не менее 1,5 мм. Соединение сварное точечное. Точки приваривания в обязательном порядке отмечаются в технической документации к изделию. Ребра жесткости располагают как горизонтально, так и вертикально. Также разрешается ставить их под углом – месторасположение в районе блокираторов или петель.

Коробка выполняется из гнутого профиля в полтора миллиметра толщиной. Допускается профильная труба с размерами 40×50 мм и больше.

Железные изделия, устанавливаемые на входе в квартиру, частный дом или общественное здание комплектуют минимум двумя резиновыми уплотнителями.

ГОСТ 31173-2016 регламентирует производство металлоконструкций определенных параметров: массой не более 250 кг, с высотой и шириной полотна не более 2,2 и 1,2 м соответственно.

Рисунок А.1 – График зависимости прогиба Δƒ свободного угла полотна от приложенной нагрузки Ρ при испытании дверных блоков по определению сопротивления статической нагрузке, действующей перпендикулярно плоскости полотна в зоне свободного угла

Рисунок Б.1 – Пример конструкции дверного блока, полотно которого сварено из двух стальных листов или с наружным стальным листом и внутренним листом из ДВП и стальных профилей, коробка (рама) – из стального гнутого профиля

1 – верхний запирающий ригель; 2 – верхняя тяга основного замка; 3 – каркас полотна (сваренные стальные профили); 4 – места крепления внутреннего лючка; 5 – задвижка; 6 – место крепления верхней тяги; 7 – ригели засова сувальдного замка; 8 – защелка; 9 – засов цилиндрового замка; 10 – нижняя тяга основного замка; 11 – места крепления отделки; 12 – внутренняя полость для заполнителя; 13 – направляющая вертикальной тяги; 14 – нижний запирающий ригель; 15 – монтажное "ушко"; 16 – порог; 17 – глазок; 18 – петлевой узел; 19 – наружный стальной лист; 21 – комбинированный сувальдно-цилиндровый замок; 22 – коробка (рама); 23 – монтажный анкер; 24 – противосъемный пассивный ригель (штырь); 25 – отверстие под противосъемный ригель (штырь)

Классификация

Стальные конструкции классифицируются следующим образом:

• По месту назначения – наружные (они же уличные – устанавливаются на входе в здание общественного назначения), внутренние (например, для офисов, которые расположены в бизнес-центре).
• По типу короба – замкнутый, П-образный и П-образный с доборным порогом.
• По количеству полотен – одно- и двупольные (разновидность – полуторапольные со статичной боковиной), с фрамугой (верхней и боковой / боковыми).
• По направлению открывания – внутрь и наружу (рекомендовано пожарной инспекцией для обеспечения быстрой эвакуации людей в случае ЧС).
• По количеству уплотнительных контуров – одноконтурные, двухконтурные и более.
• По классу звукоизоляции: первый – 20-25 дБ, второй – 26-31 дБ, третий – 32 и более. Кроме того, ГОСТ 31173-2016 определяет предельную шумопроводимость, которая составляет 20 децибел;
• По сопротивлению теплопередаче деление также идет по классам. Всего их три.
• По типу отделки – порошковое напыление и другие виды ЛКМ (нитроэмаль, грунт-эмаль и другие), винилискожа с утеплением, МДФ и другие материалы из отходов древесной промышленности с натуральным или искусственным шпоном, с остеклением или зеркальными вставками, комбинированные варианты.

Рисунок Б.3 – Пример конструкции дверного блока с полотном типа "сэндвич" с двумя профилированными и завальцованными между собой стальными листами, с Г-образными стальными усиливающими профилями и заполнением из минеральной ваты высокой плотности, коробка (рама) – из стального цельнометаллического профиля сложной формы, изготовленного путем холодного проката оцинкованной стали

1 – каркас полотна типа "сэндвич" (завальцованные стальные листы); 2 – торцевое усиление замковой части полотна; 3 – заполнение из минераловатной плиты высокой плотности; 4 – С-образный усиливающий стальной профиль рамы; 5 – цельнометаллический профиль рамы с наличником; 6 – монтажная пластина; 7 – защелка цилиндрового замка; 8 – боковые запирающие ригели; 9 – цилиндровый замок; 10 – ригельная коробка; 11 – ответная планка замка; 12 – порог; 13 – противосъемный пассивный ригель (штырь); 14 – торцевое усиление петлевой части полотна; 15 – глазок; 16 – петля; 17 – уплотнитель полотна; 18 – уплотнитель рамы; 19 – внешний стальной лист; 20 – внутренний стальной лист; 21 – верхняя крышка полотна

Материалы и комплектующие

Качество стали и элементов, изготовленных из нее, находится под контролем госстандартов 5632, 380, 1050. Поверхность стального листа и изготавливаемого из него металлопрофиля не должна иметь трещин и горбов. Допускается небольшая волнистость, которая не превышает 0,5 мм. Установку резиновых уплотнителей регламентирует госстандарт 30778.

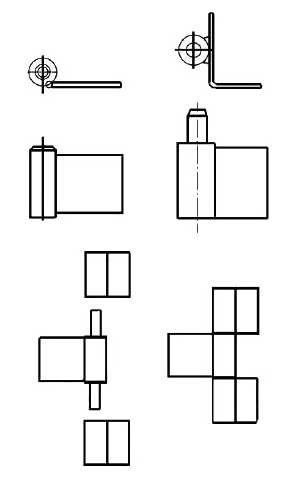

Рисунок Б.5 – Примеры дверных петель на опорном стержне

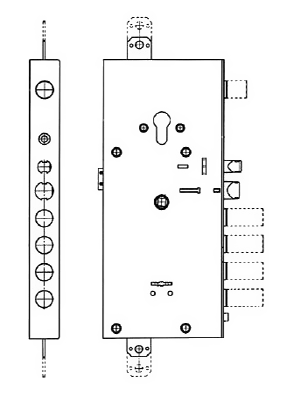

Рисунок Б.6 – Пример врезного комбинированного замка с двумя механизмами секретов и вертикальными тягами

Рисунок Б.7 – Пример замка с крюкообразным засовом

Петли, замки, блокираторы

Количество навесов и их блокировщиков зависит от веса металлической конструкции. Крепление петель преимущественно сварное, но допускается и механическое.

Уровень секретности замка регламентируют ГОСТы 538 и 5089. Рекомендуется устанавливать разные запирающие механизмы, например, сувальдный + цилиндровый. Любой механический замок можно дополнить кодовым или магнитным.

Компания изготовит по индивидуальным требованиям металлоконструкции различного назначения под конкретный проем. Чтобы сделать заказ или уточнить информацию, звоните по указанному телефону.

Приложения

Рисунок Б.2 – Варианты заполнения дверного полотна

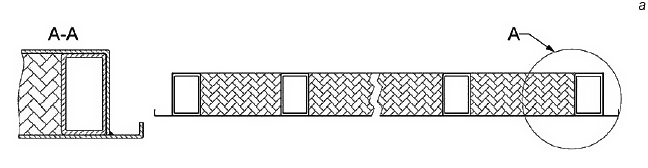

Полотно с двумя стальными листами, стальными профилями коробчатого сечения и сотовым заполнением

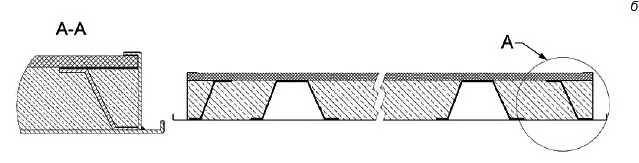

Полотно с наружным стальным листом и внутренним листом из ДВП, с профилями сложного сечения и заполнением из древесного или минерального утеплителя

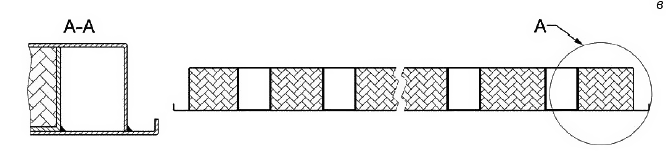

Полотно типа "гнутый короб" с П-образными стальными профилями и заполнением из пенопласта

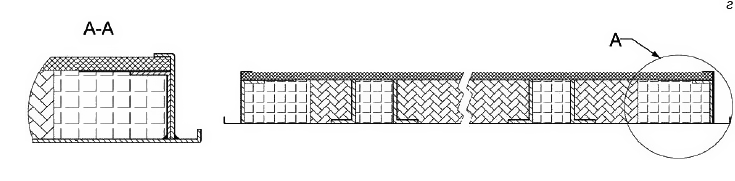

Полотно с наружным стальным листом и внутренним листом из ДВП, уголковыми стальными профилями с брусками из древесины и заполнением из пенопласта

Рисунок Б.4 – Варианты заполнения дверного полотна типа "сэндвич"

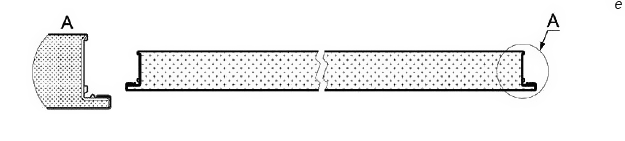

Полотно типа "сэндвич" с двумя профилированными и завальцованными между собой стальными листами, с Г-образными стальными усиливающими профилями и заполнением из минеральной ваты высокой плотности

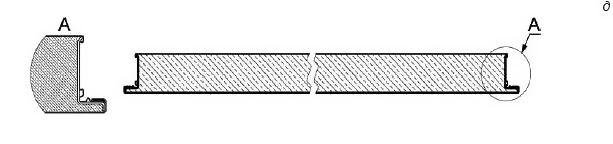

Полотно типа "сэндвич" с двумя профилированными и завальцованными между собой стальными листами, с Г-образными стальными усиливающими профилями и заполнением из пенополиуретана

Полотно типа "сэндвич" с двумя профилированными и завальцованными между собой стальными листами, с Г-образными стальными усиливающими профилями и заполнением из пенополиуретана с облицовкой из древесины или древесно-плитных материалов (горизонтальное сечение)

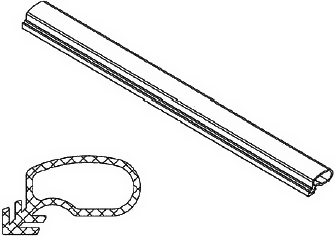

Рисунок Б.8 – Пример эластичного уплотнителя специальной формы с ножкой для установки в паз

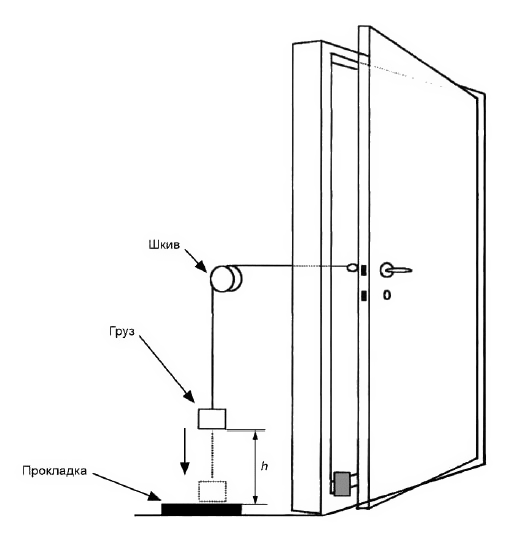

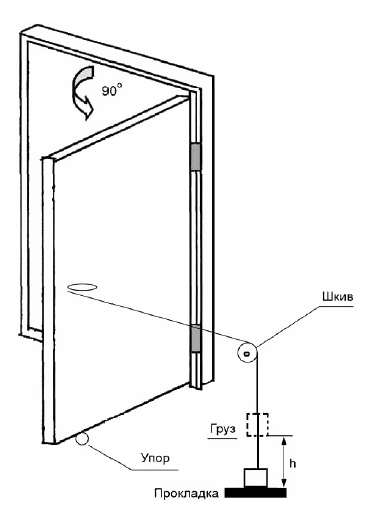

Рисунок В.1 – Схема приложения динамической нагрузки при ударе об ограничитель угла открывания

h – высота падения груза 450 мм, масса груза 20 кг, толщина резиновой прокладки 40 мм

Рисунок В.2 – Схема приложения динамической нагрузки при ударе о посторонний предмет в притворе при закрывании полотна

h – высота падения груза 450 мм, масса груза 20 кг, толщина резиновой прокладки 40 мм

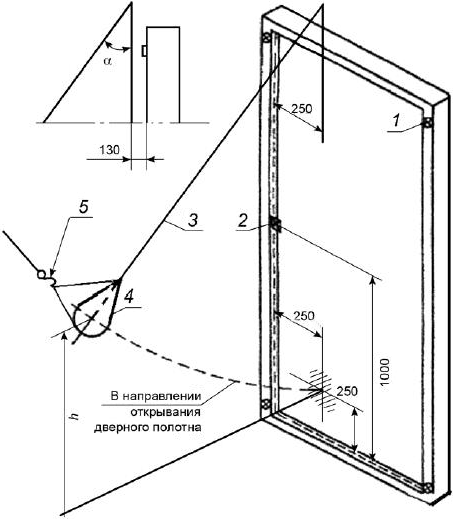

Рисунок В.3 – Схема приложения динамической нагрузки при испытании на сопротивление удару мягким неупругим телом (грузом) в направлении открывания дверного полотна

1 – прижим; 2 – запирающее устройство или ограничитель; 3 – гибкий трос; 4 – неупругое мягкое тело (груз) массой 30 кг; 5 – съемный крюк; h – высота падения груза; α – угол отклонения груза

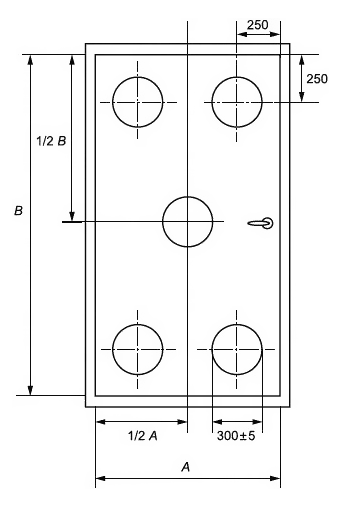

Рисунок В.4 – Схема расположения точек нанесения ударов на однопольном дверном блоке при проведении испытания на сопротивление удару мягким неупругим телом (грузом) в направлении открывания дверного полотна

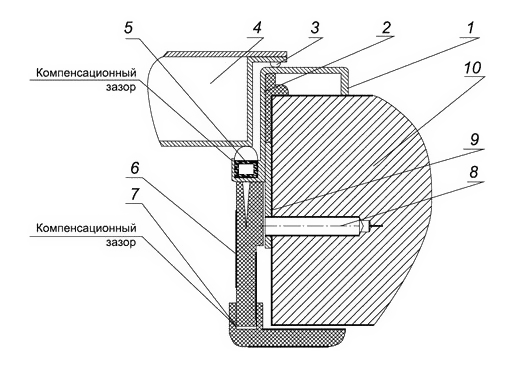

Рисунок Г.1 – Вариант исполнения монтажного узла внутреннего дверного блока

1 – коробка (рама) дверного блока; 2 – монтажная пена; 3 – наружное уплотнение; 4 – полотно дверного блока; 5 – внутреннее уплотнение; 6 – портал декоративного обрамления; 7 – наличник; 8 – монтажный анкер; 9 – монтажное «ушко»; 10 – стена
